Copertura della palestra polivalente Parrocchia di Santa Bertilla (Spinea di Mestre)

palestra Santa Bertilla Spinea 01

Committente: Parrocchia di Santa Bertilla (Spinea di Mestre)
Località: Spinea di Mestre (VE)
Incarico: Progetto strutturale per la copertura della palestra polivalente
Anno: 2017


Descrizione:

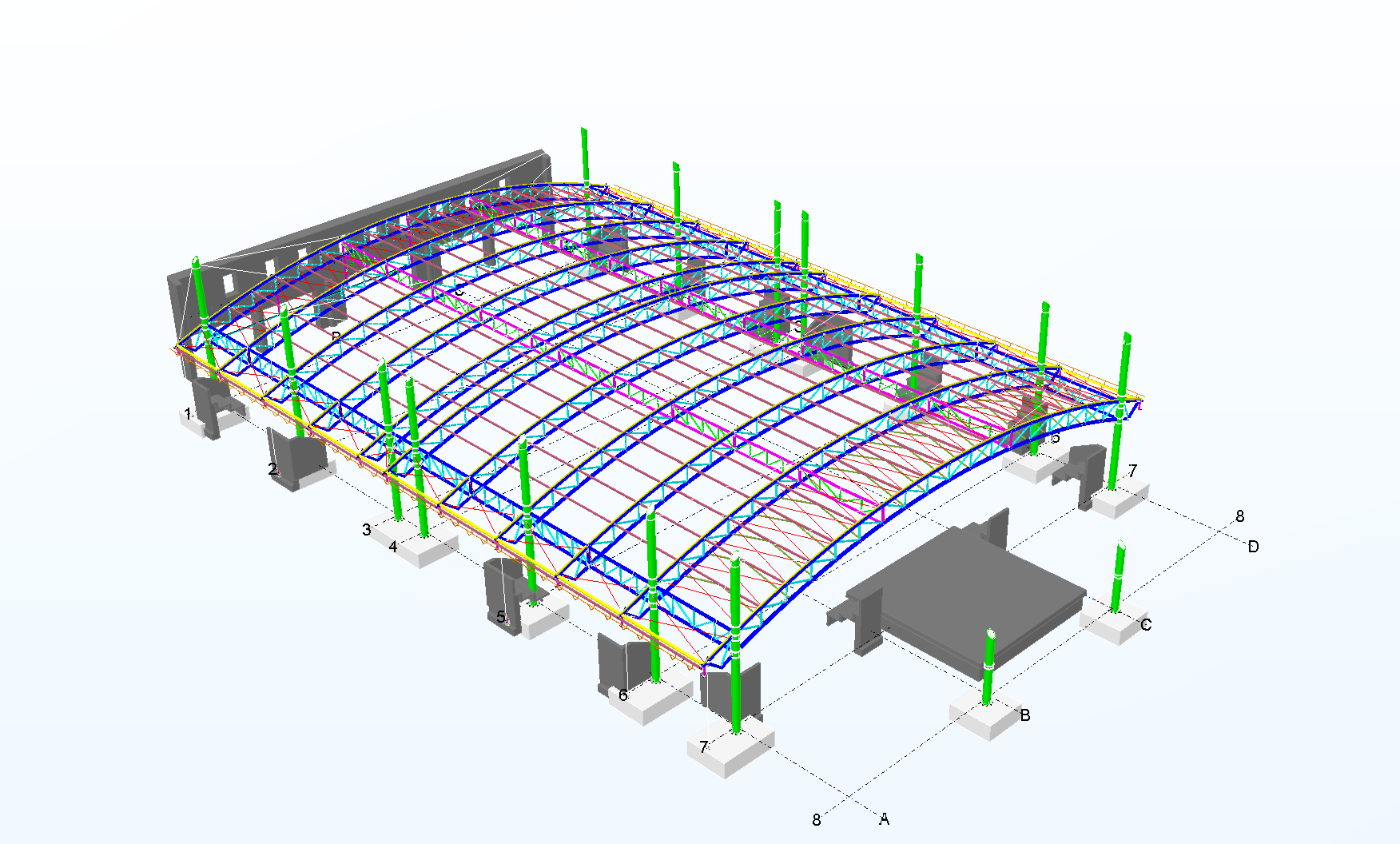

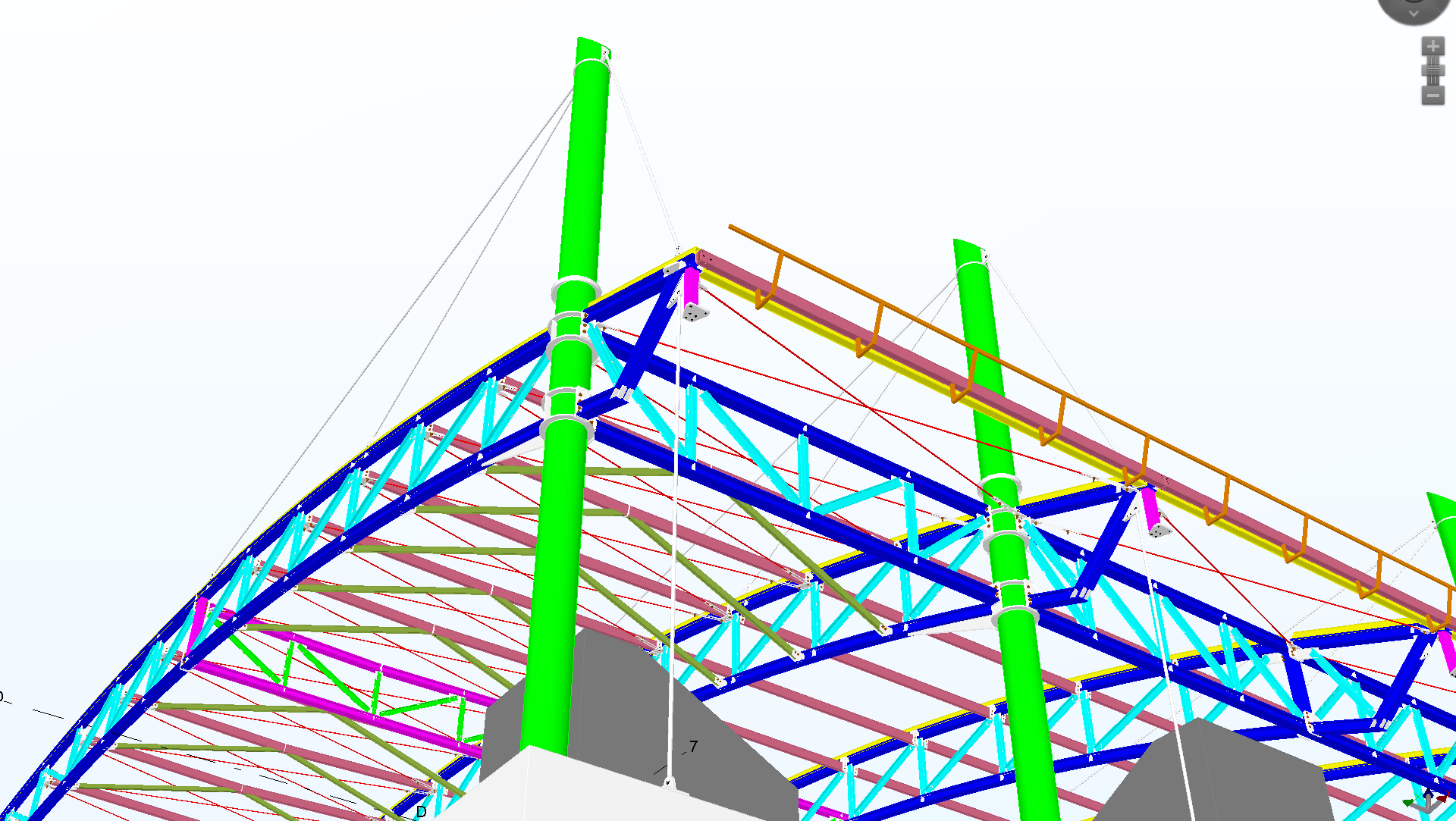

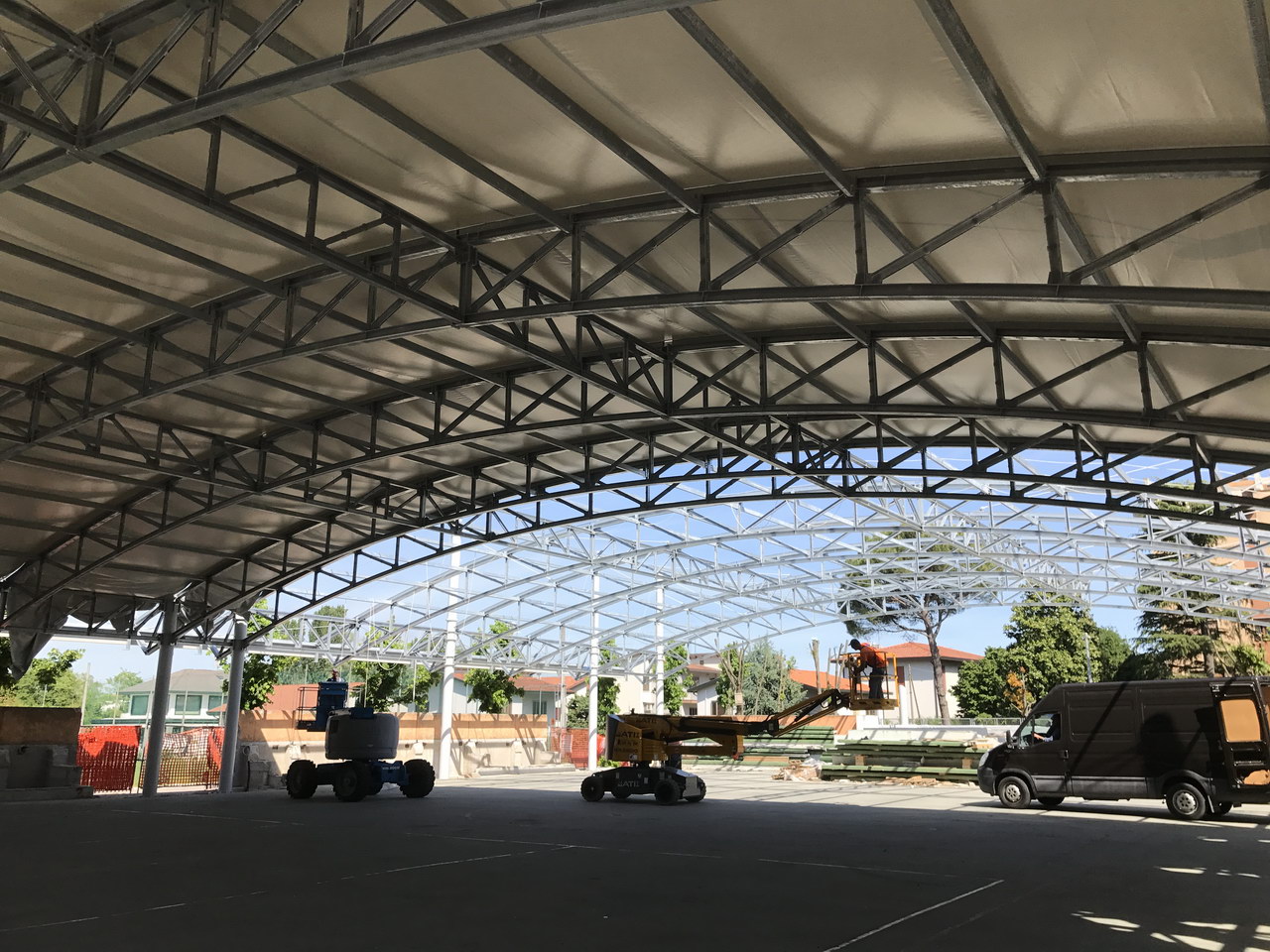

La struttura si sviluppa su una area coperta di circa 43 x 32m, ed è costituita da 7 telai principali formati da colonne d355 sp.8/10mm ed arcate reticolari con altezza 1100mm  formate da profili HEA120 correnti calandrati e montanti e diagonali 2L80x40x6mm; un sistema di tiranti tipo Detan d30mm acciaio S460 sostiene a intervallo le arcate, che risultano così sostenute dai tiranti stessi e da travi reticolari trasversali constituite da correnti HEA100 e montanti e diagonali 2L60x40x6mm.

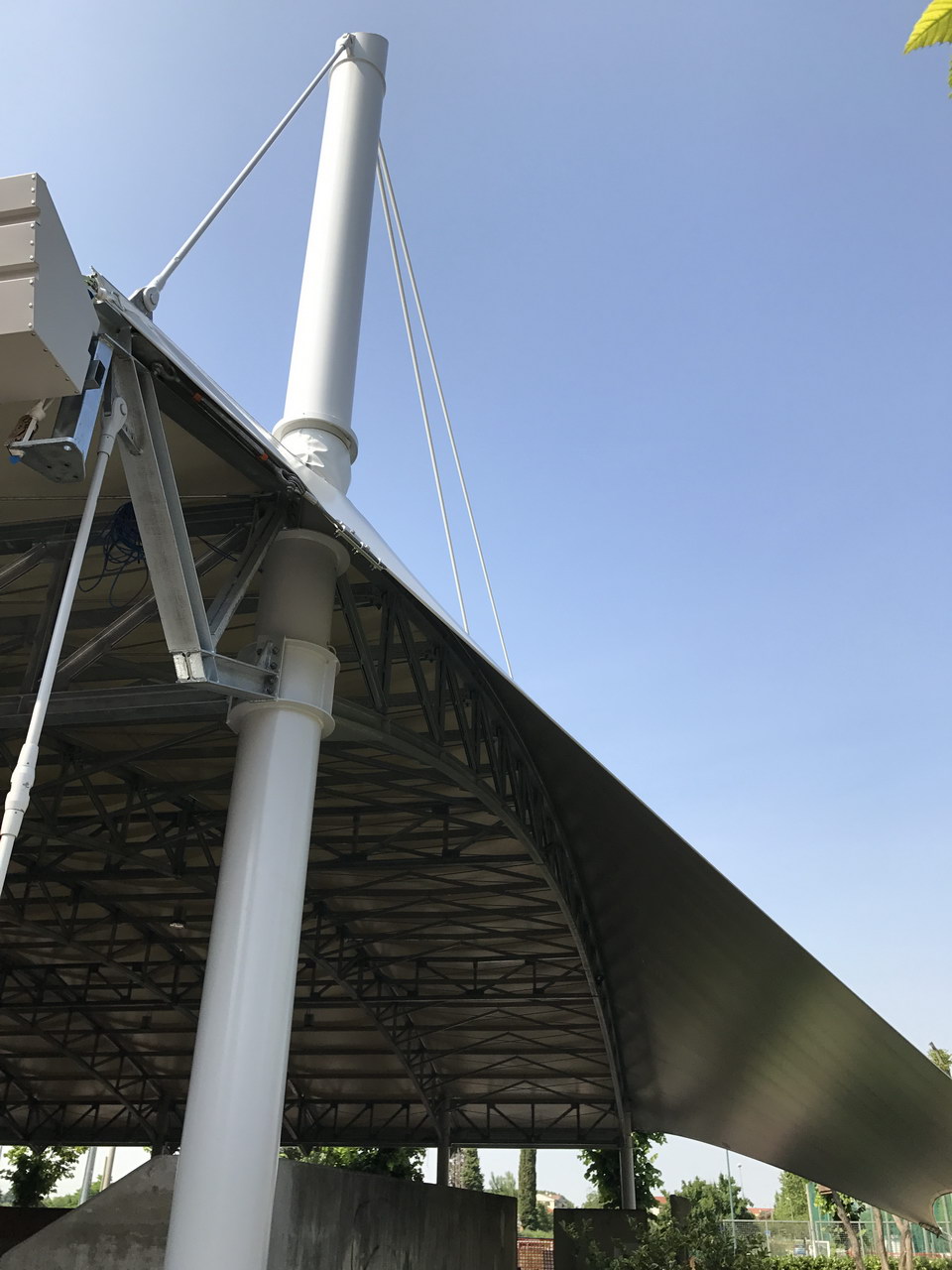

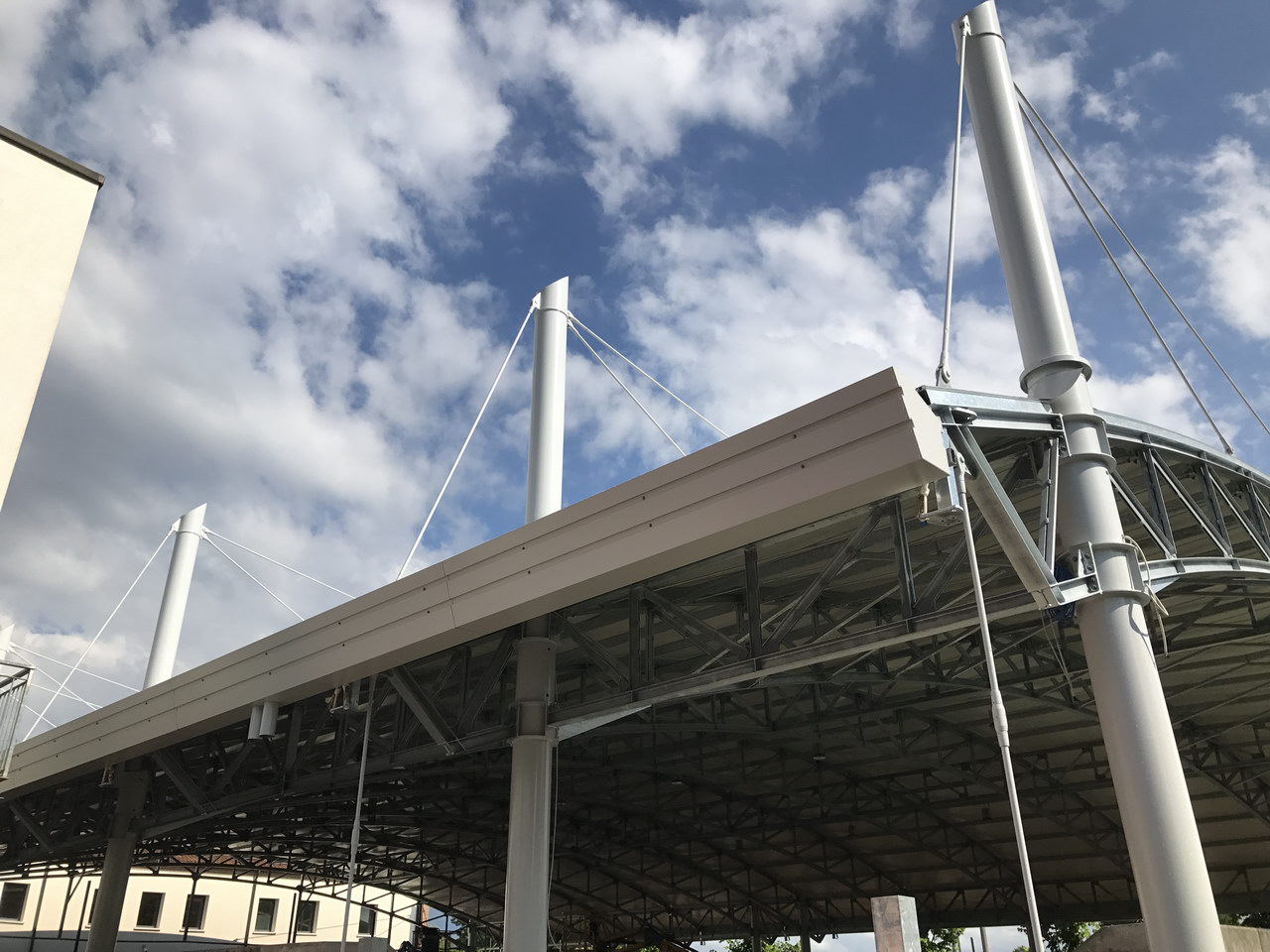

Il sistema tirantato si fissa posteriormente alla base delle fondazioni dello zoccolo esistente, e attraverso un manicotto tenditore si è calibrata la pretrazione dei 4 stralli in modo continuo.

La struttura secondaria di copertura è costituita da un telo teso in pvc con un sistema di tensionamento perimetrale, appoggiato agli arcarecci in tubo 60x120x4mm e all’estradosso degli archi principali.
Il telo prosegue nella zona laterale -sud della palestra dove si fissa su due colonne d355 sp.8mm, appoggiando su un sistema di funi fissate alle colonne stesse.
La struttura è appoggiata tramite plinti di fondazione basati a quota -1.40 sotto piano campagna su strati alternati di limo sabbioso, come indicato dalla relazione geologica e geotecnica. Allo scopo di ridurre i cedimenti differenziali le fondazioni a plinto saranno rese collaboranti con le travi di fondazione esistenti a battolo T rovescio tramite iniezioni di barre con resina epossidica bicomponente.




Fotogallery:

Palestra Parrocchia di Santa Bertilla
Palestra Parrocchia di Santa Bertilla
Palestra Parrocchia di Santa Bertilla
Palestra Parrocchia di Santa Bertilla
Palestra Parrocchia di Santa Bertilla
