Facciate stadio Corinthians

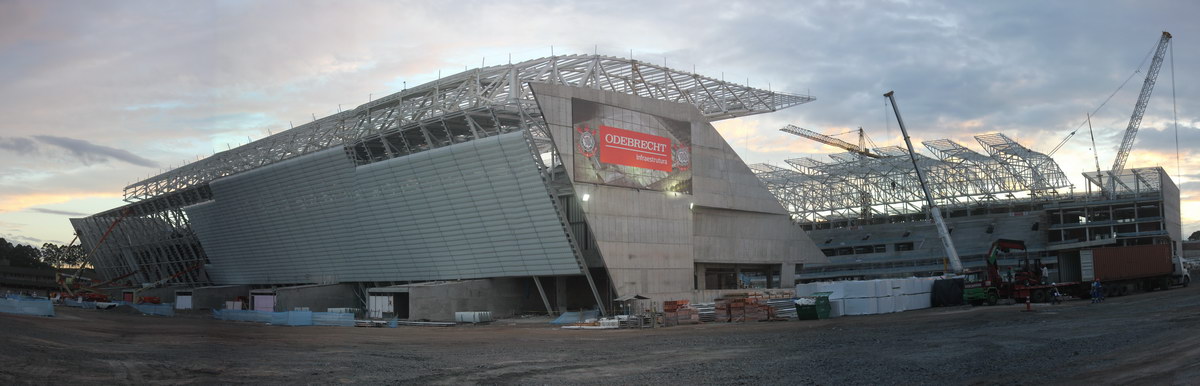

stadio corinthians 22
stadio corinthians 09

Committente: Impresa Odebrecht - Grupo Galtier
Località:
San Paolo (Brasile)
Incarico: Progetto strutturale  e costruttivo facciate stadio Corinthians – Coppa 2014
Prog. Architettonico: Arch. A. Coutinho (Rio de Janeiro)
Anno: Gennaio 2012 – Aprile 2013


Descrizione:

L’appalto prevede la costruzione di due grandi facciate strutturali a struttura organica:

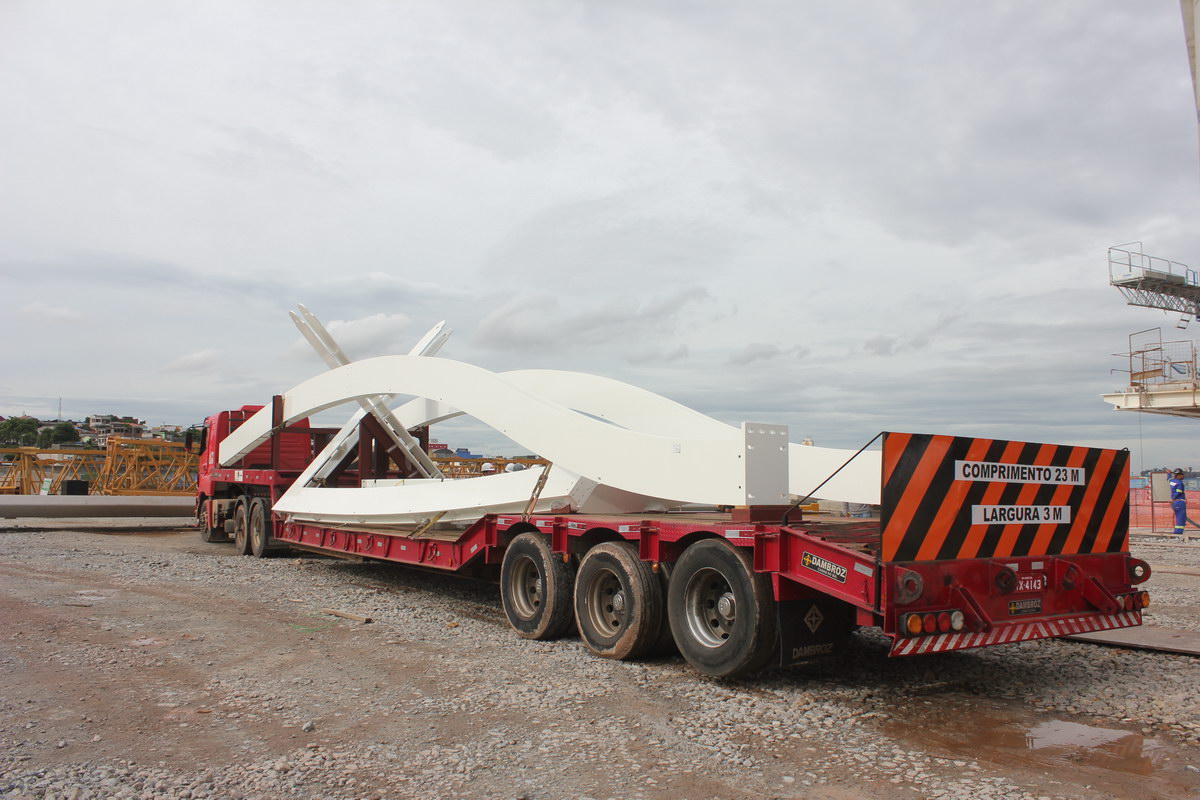

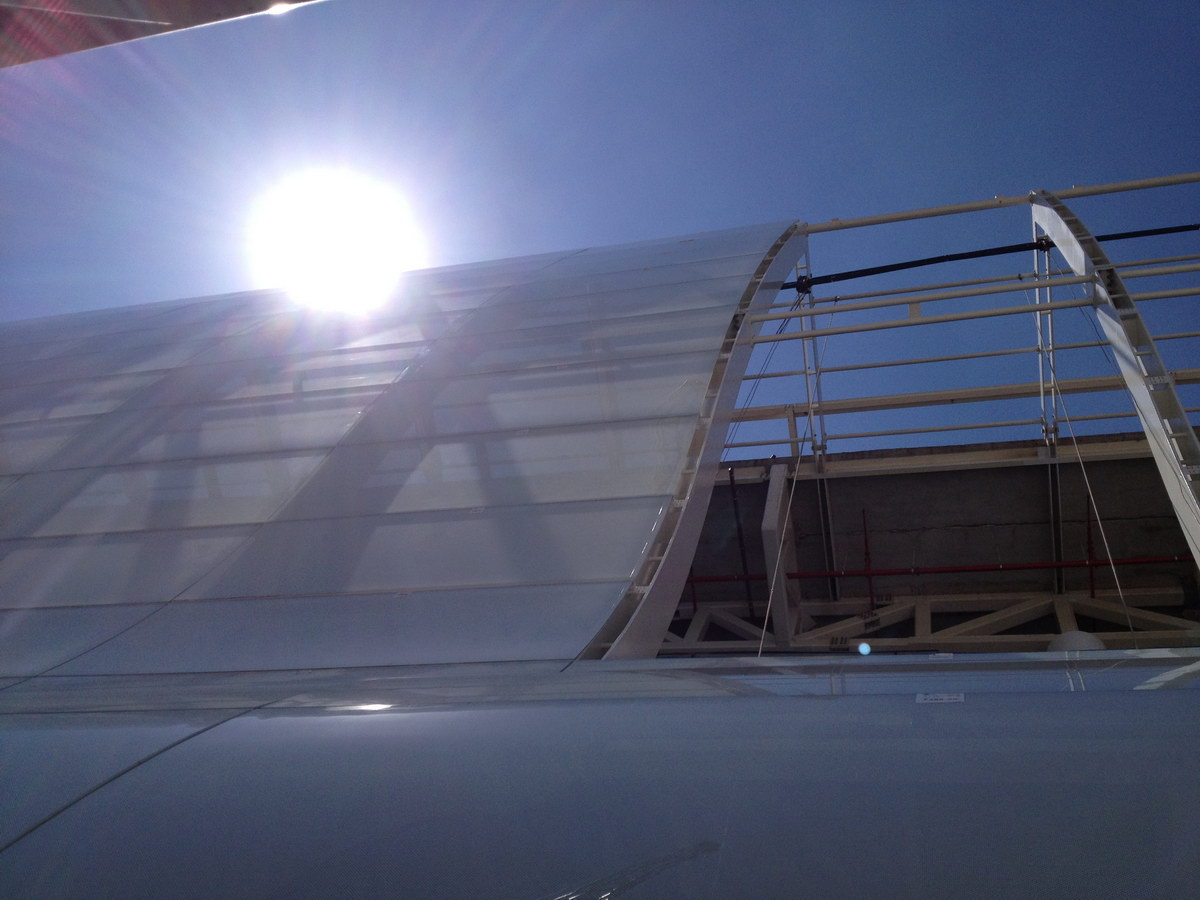

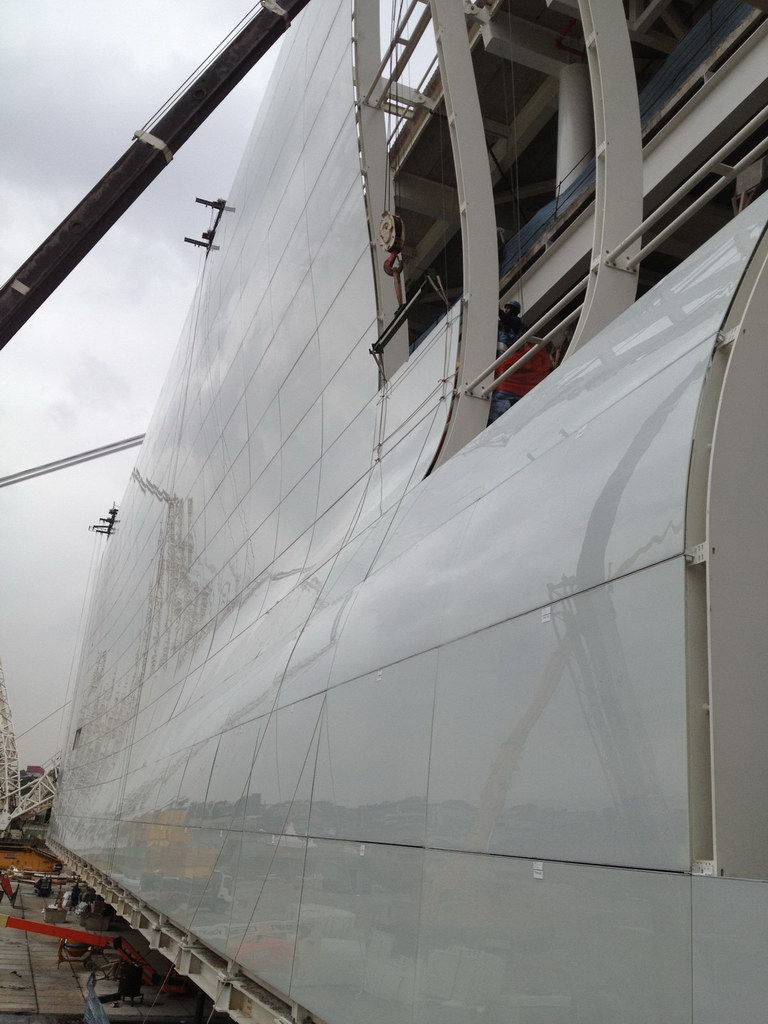

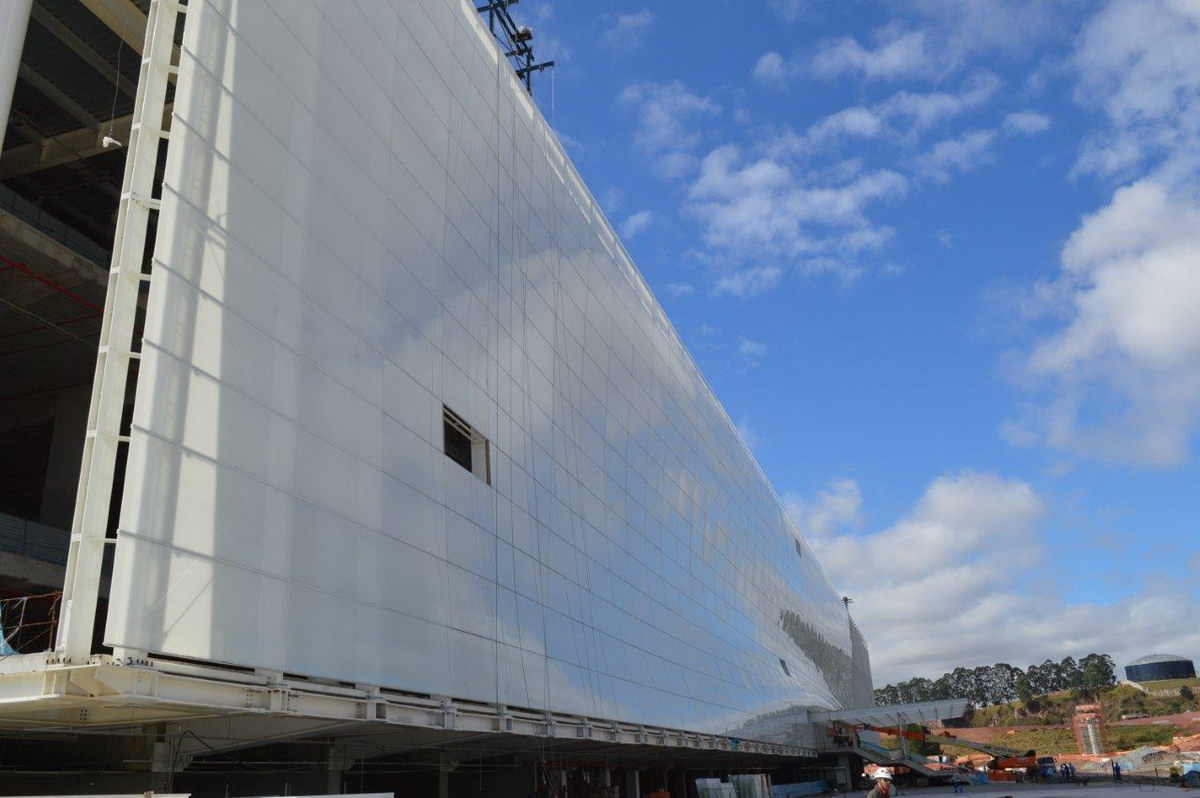

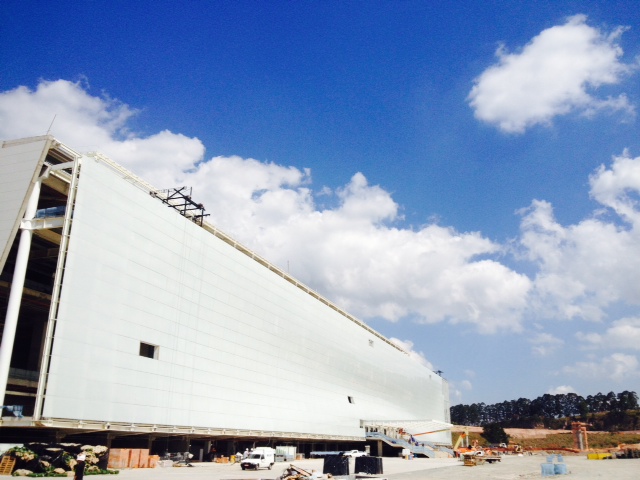

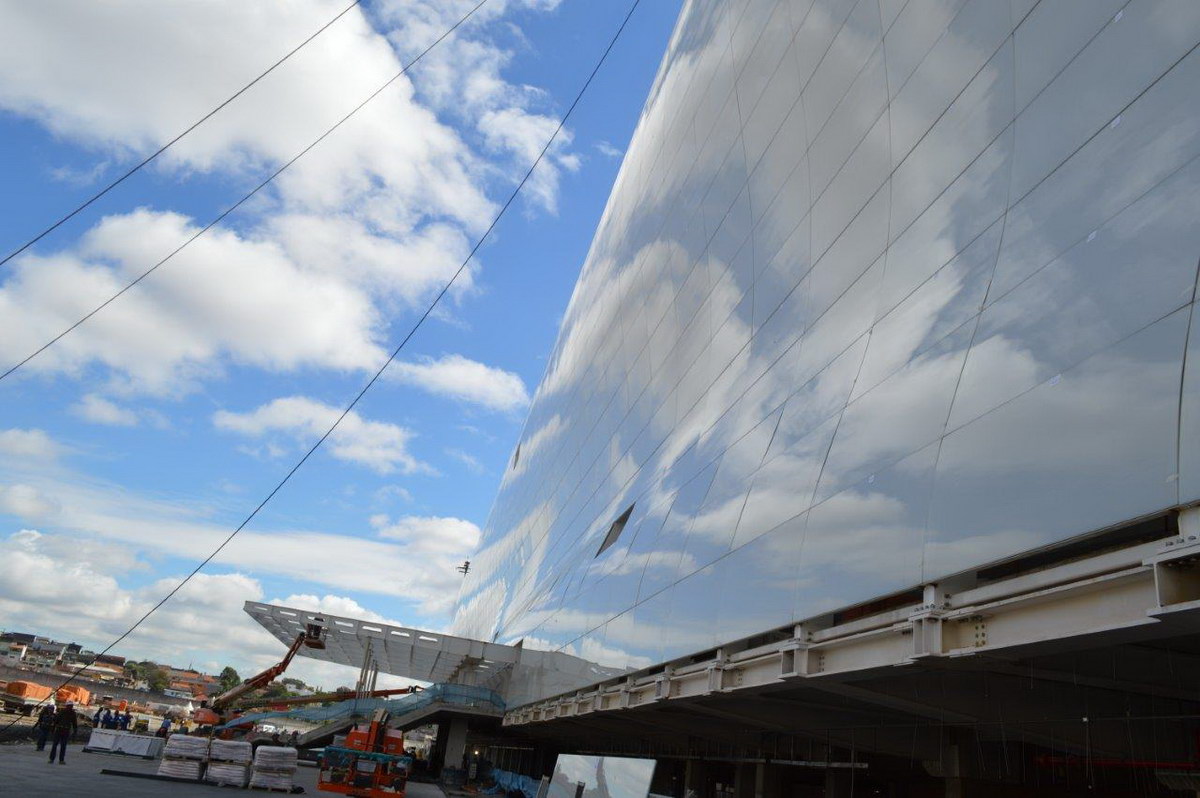

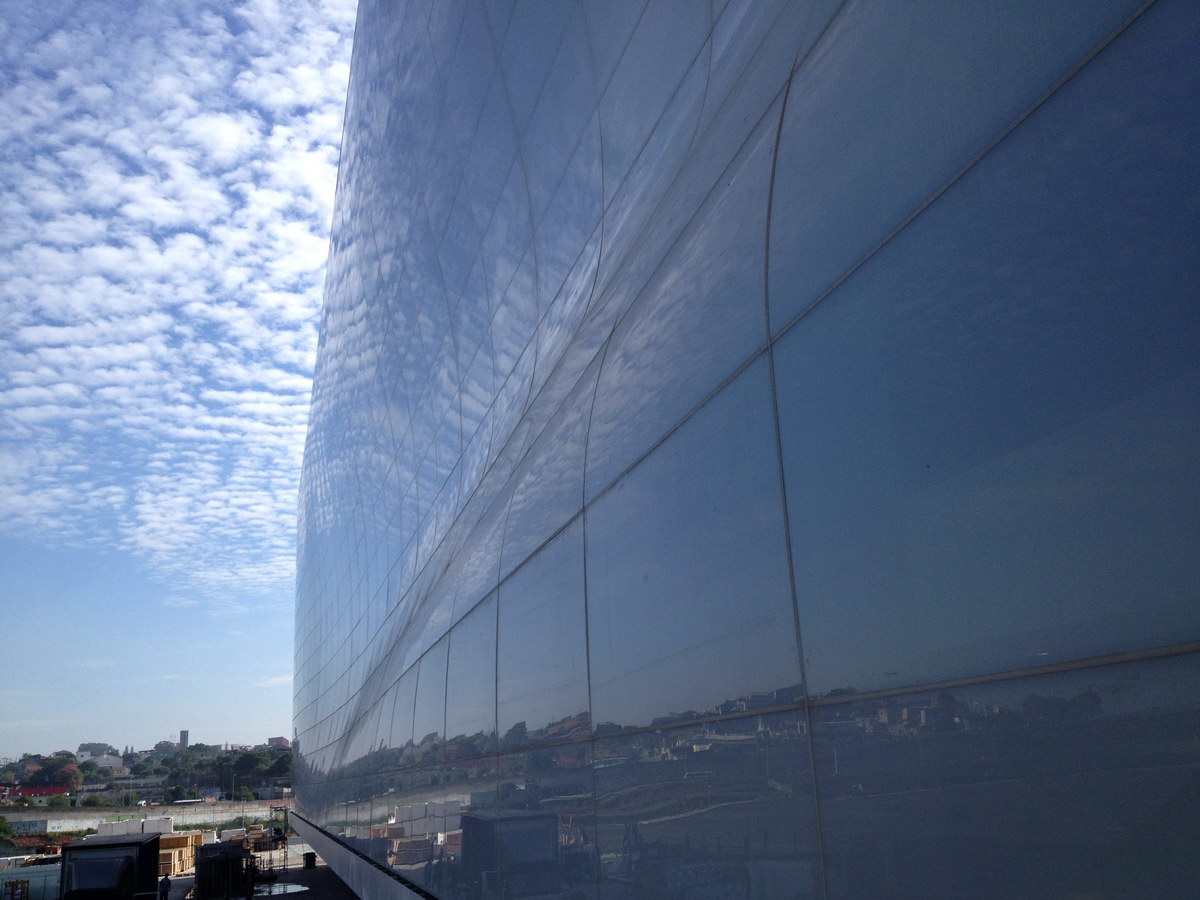

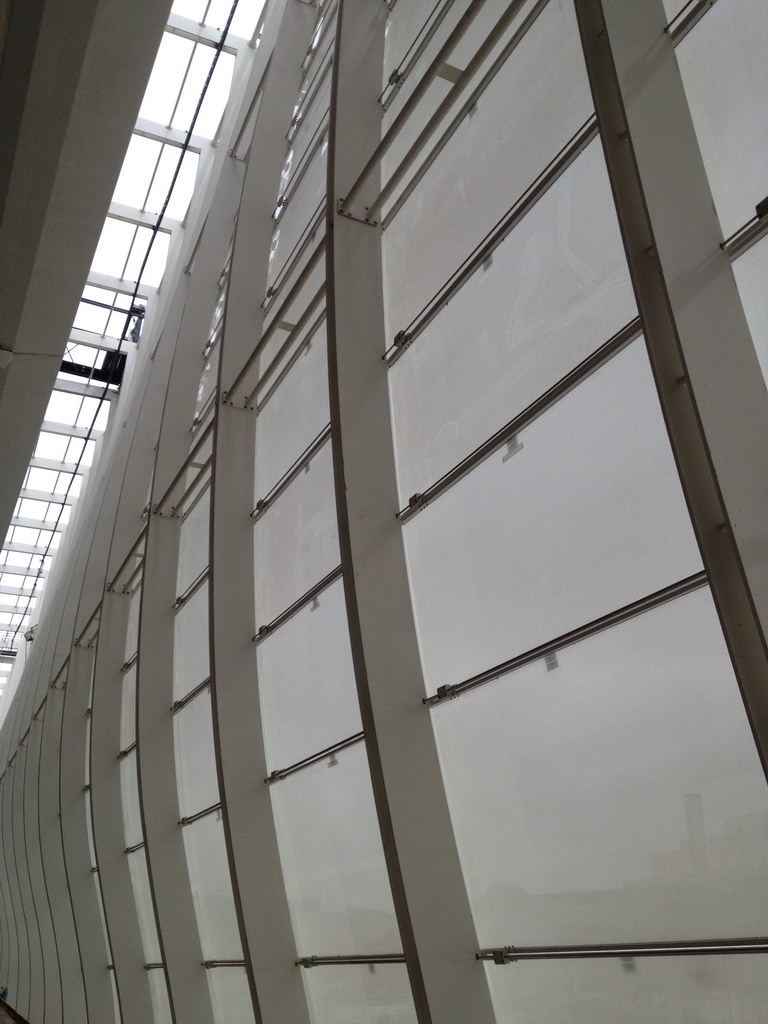

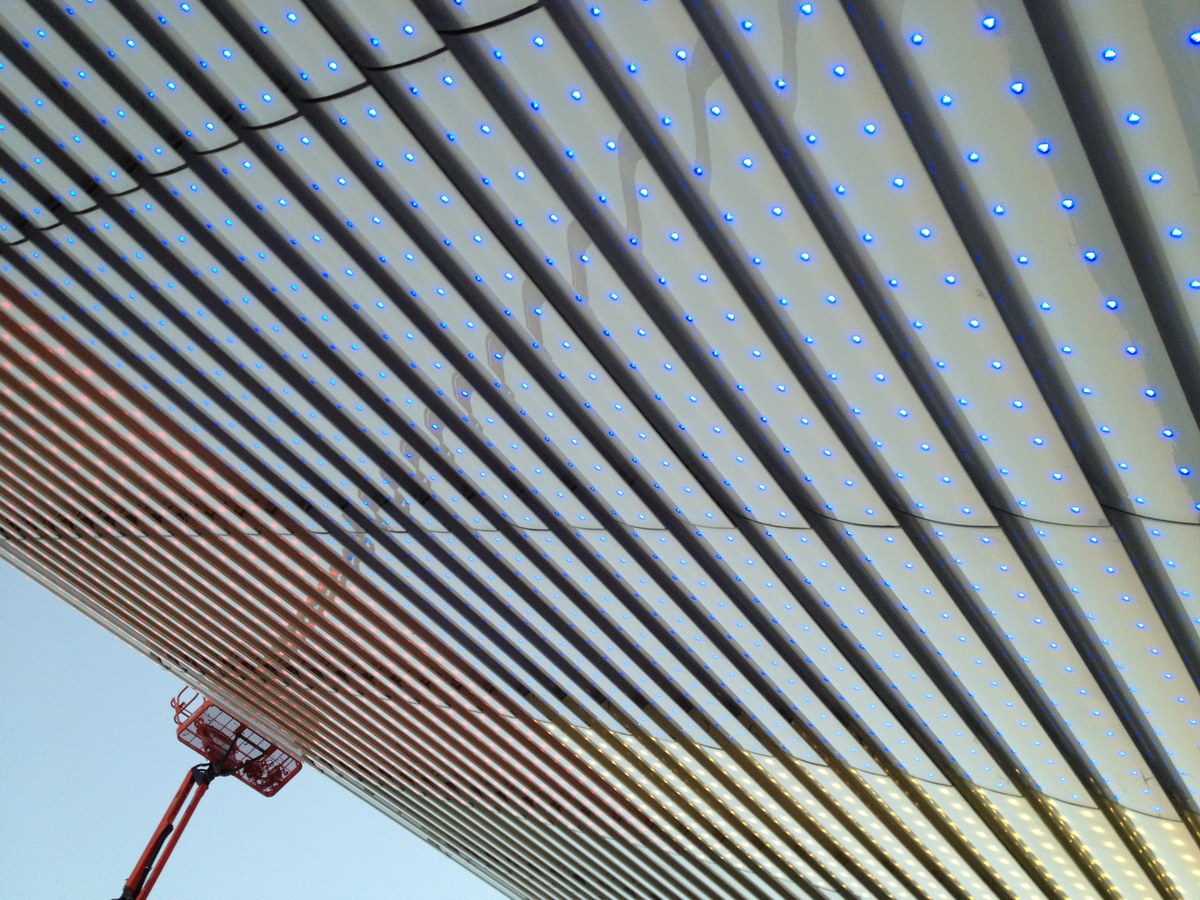

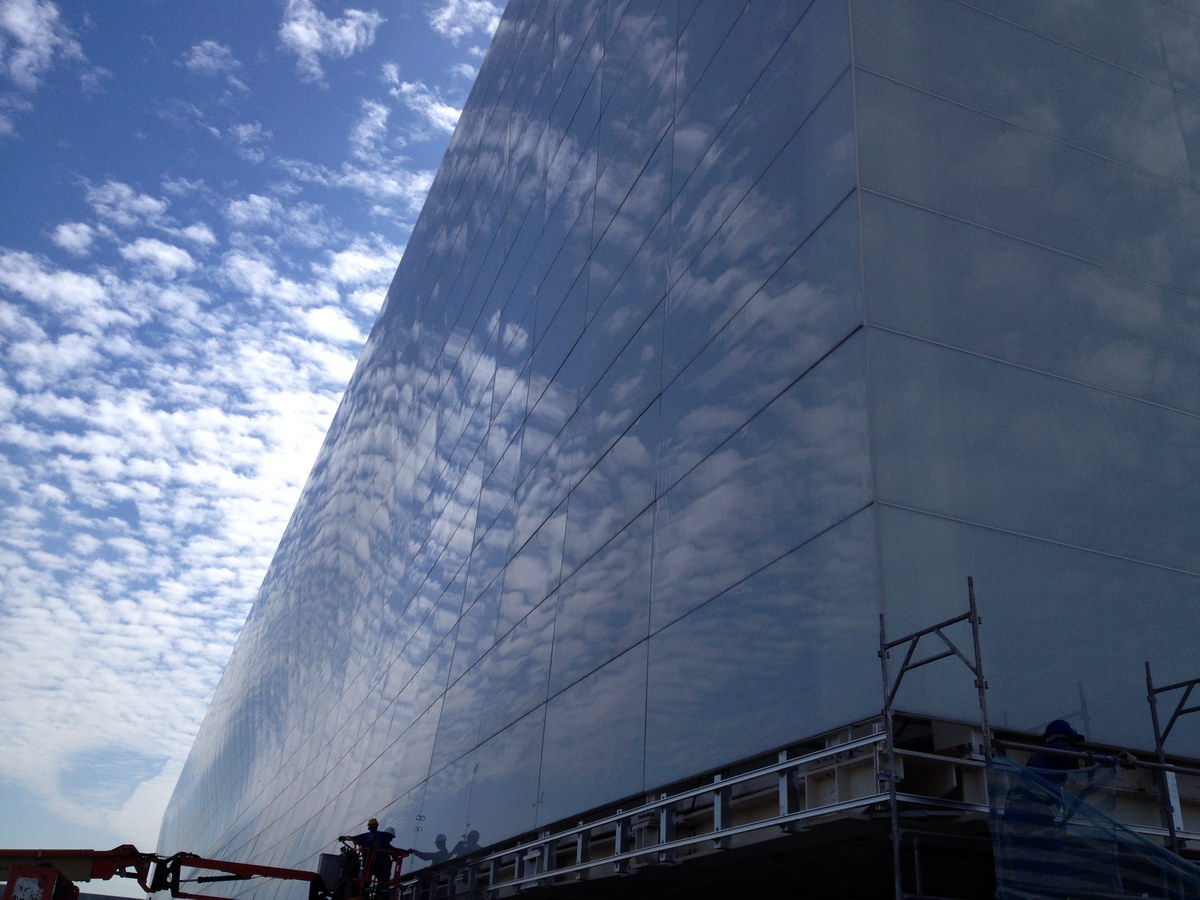

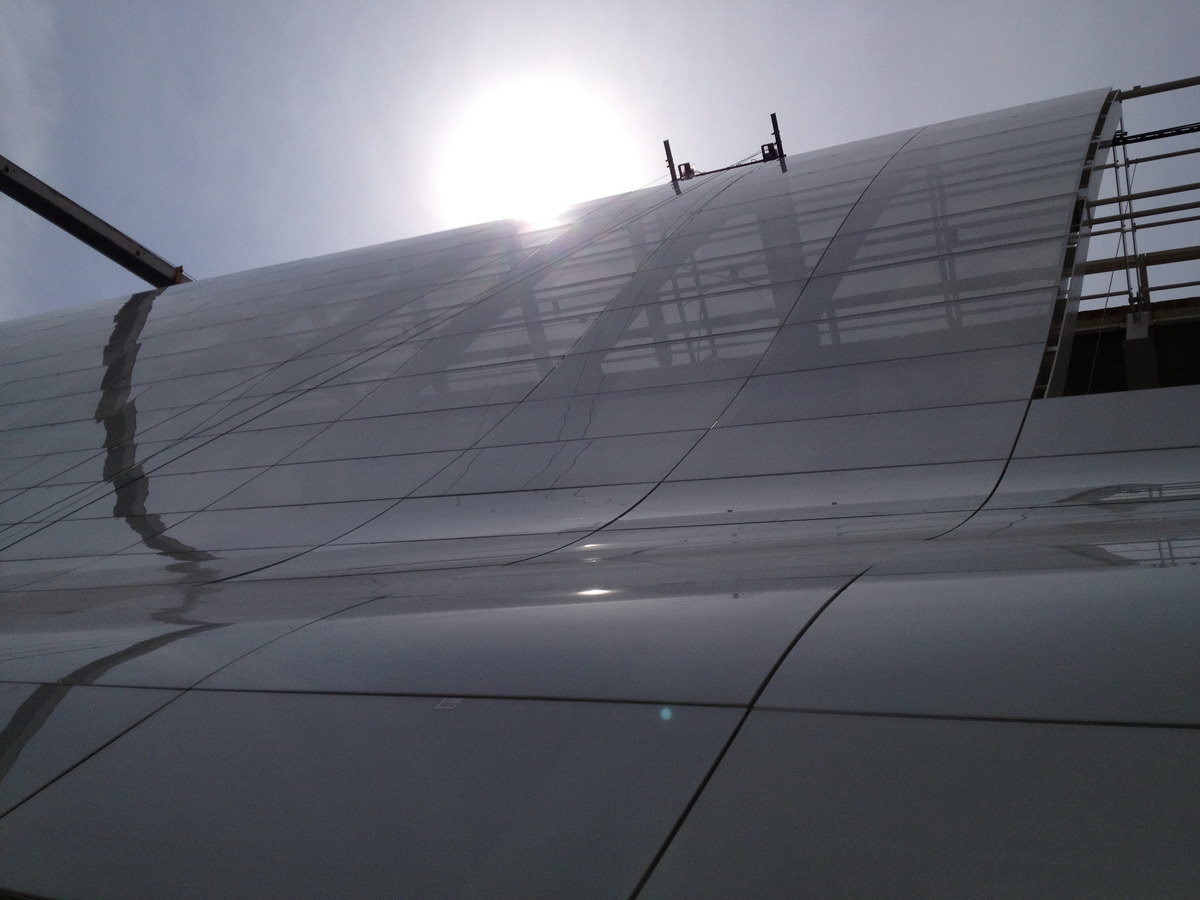

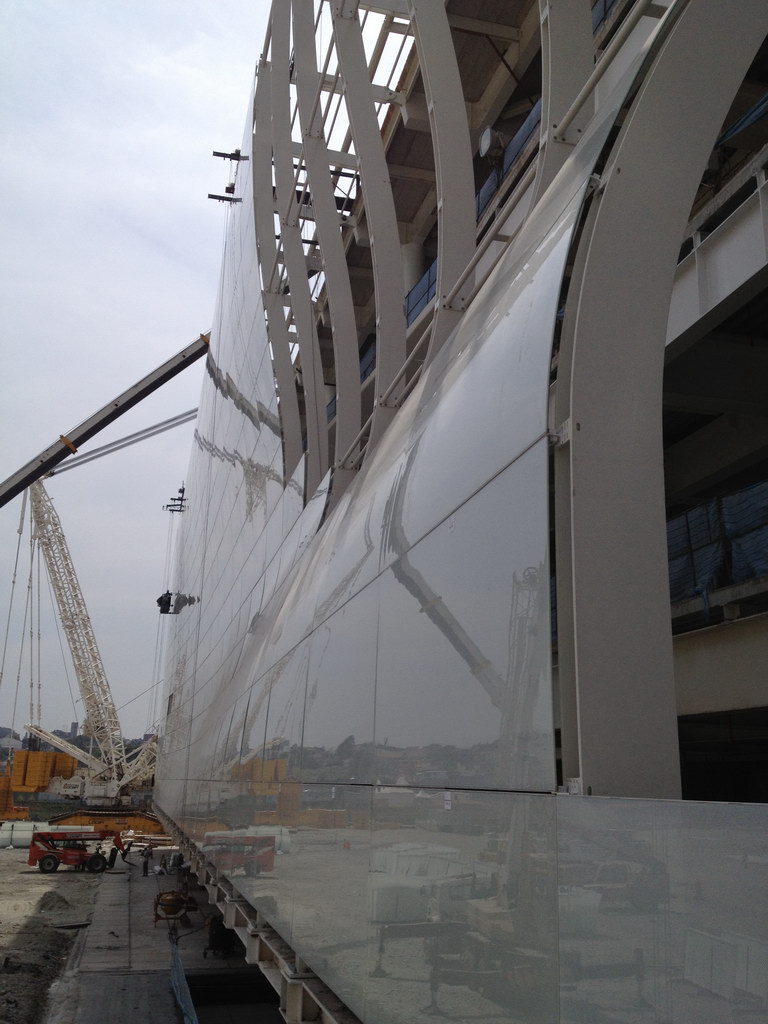

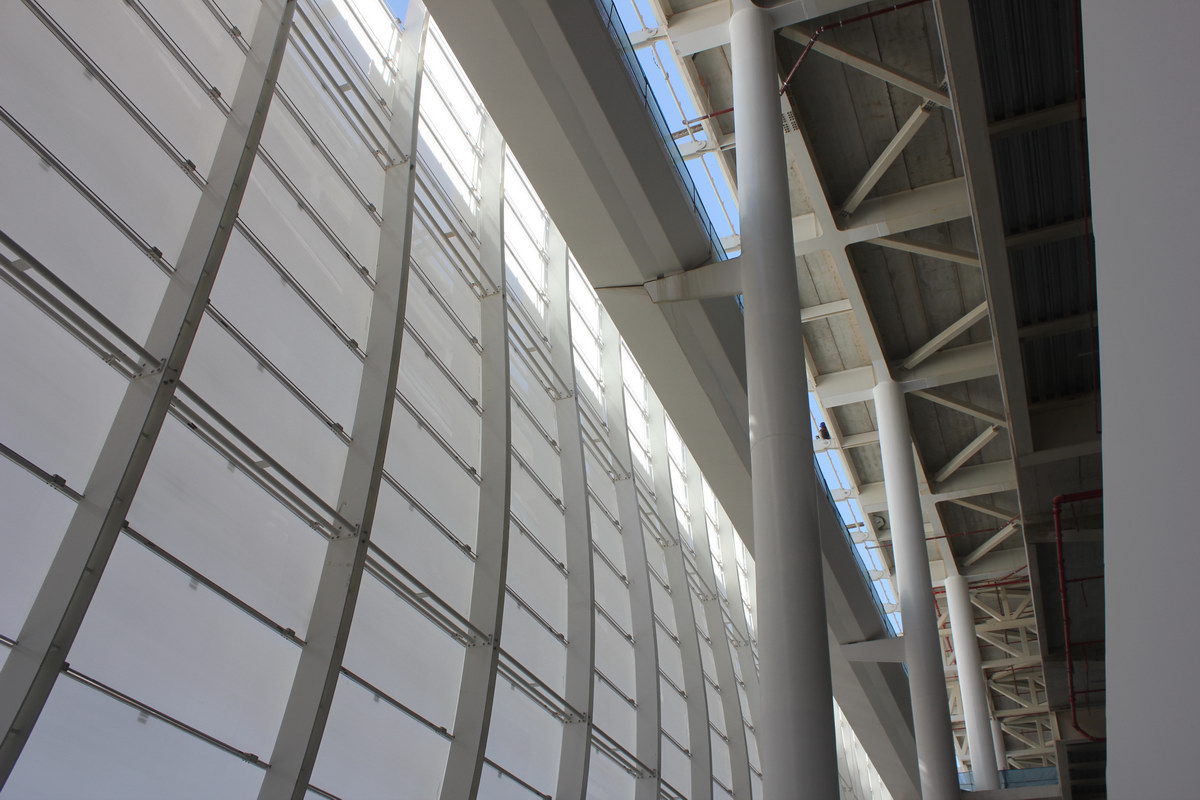

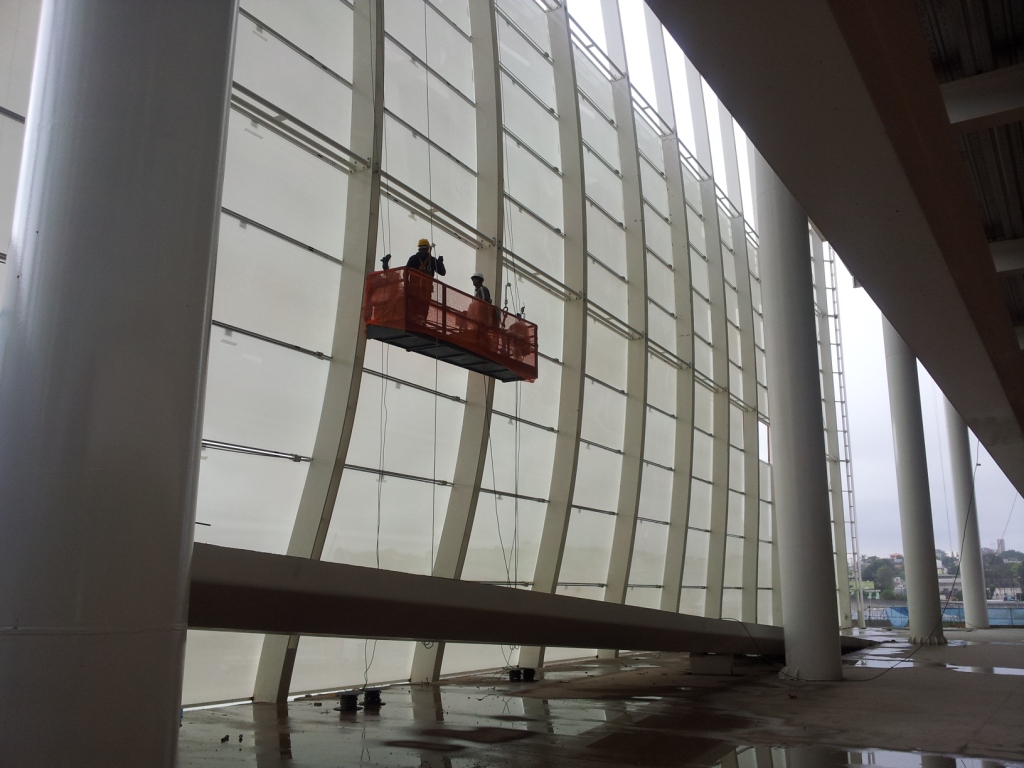

la facciata ovest su luce 220m e altezza h=25m, costituita da colonne speciali formate da due piatti sagomati curvi a tutta altezza, che sorreggono un mosaico di vetri curvi a diversa forma e curvatura, controventati da tiranti in acciaio inox che ammortizzano le pressioni del vento; completa la facciata una grande pensilina con travi sagomate con sbalzo di 12 m rivestite interamente da panneli vetrati.

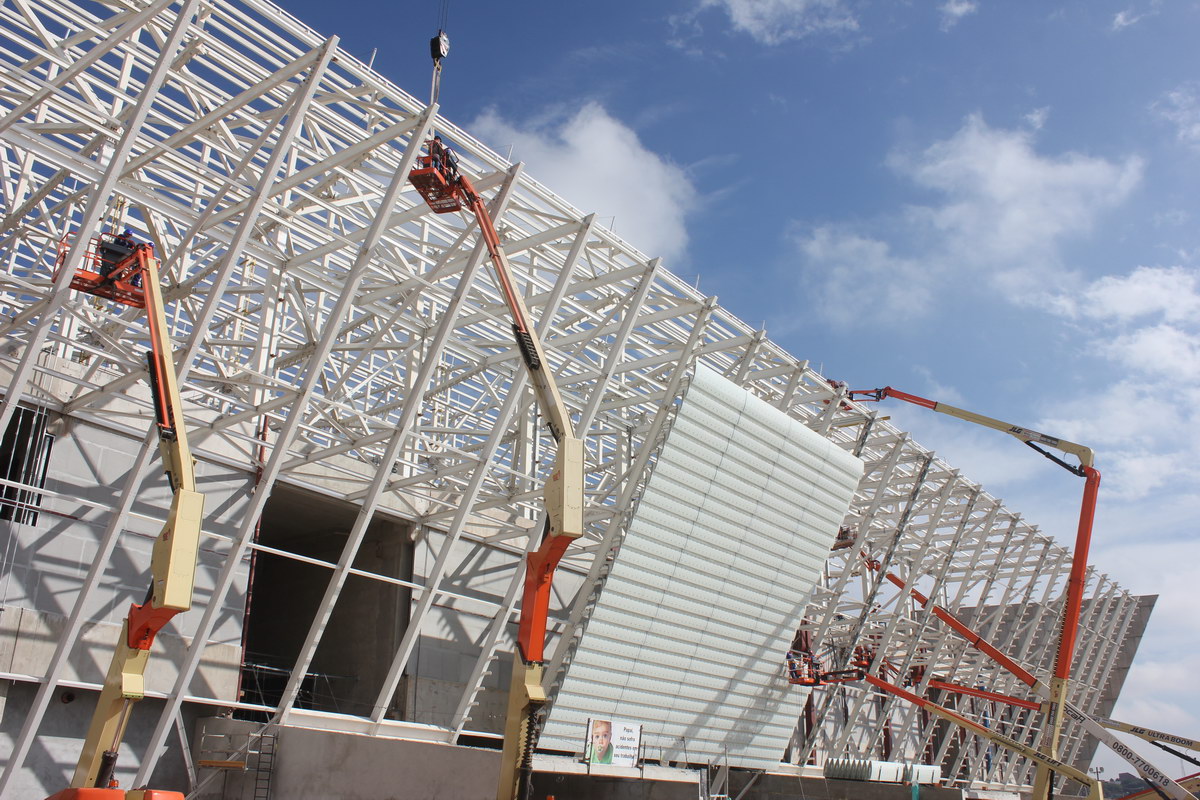

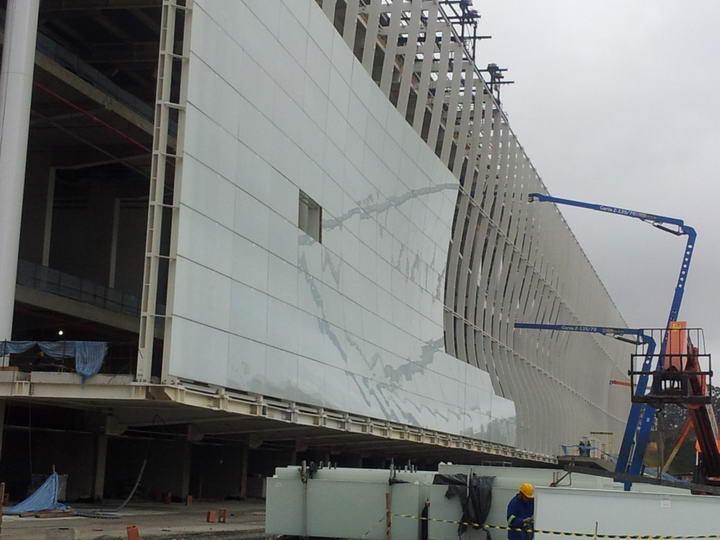

la facciata est su luce 160m e altezza h=24m, costituita da colonne in profilo laminato che sorreggono ciascuna 30 pannelli di brise in vetro curvo; questi pannelli speciali sono interamente in vetro strutturale, due sole lame in acciaio inox incollate sui bordi laterali minori garantiscono il fissaggio alla struttura. Prove di carico statiche e dinamiche presso l’Istituto Giordano hanno garantito la portanza confermando i calcoli fem.
